Рисунки и таблицы к главе Глава 1, Ориентировочно-исследовательская деятельность у обезьян

Рисунок 1.15. Опыты с двумя красными шариками

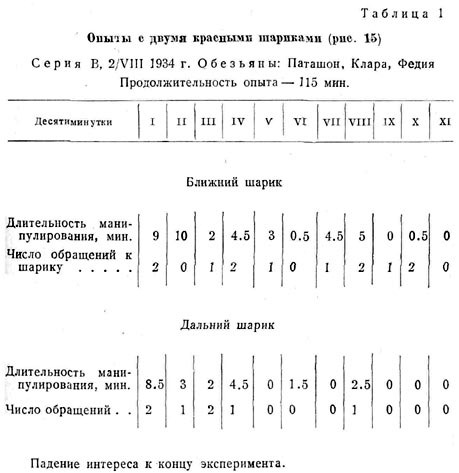

Таблица 1.1. Опыты с двумя красными шариками (Рис. 1.15)

Серия В, 2/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 115 мин.

Падение интереса к концу эксперимента.

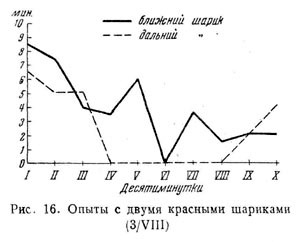

Рисунок 1.16. Опыты с двумя красными шариками

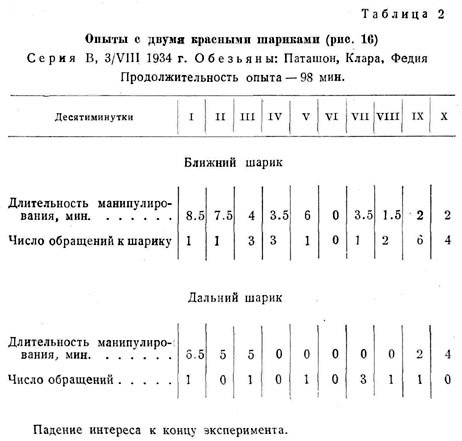

Таблица 1.2. Опыты с двумя красными шариками (Рис. 1.16)

Серия В, 3/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 98 мин.

Падение интереса к концу эксперимента.

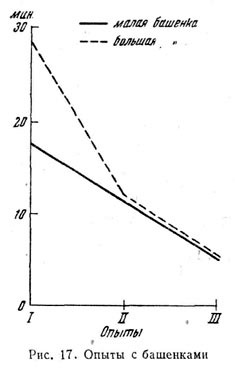

Рисунок 1.17. Опыты с башенками

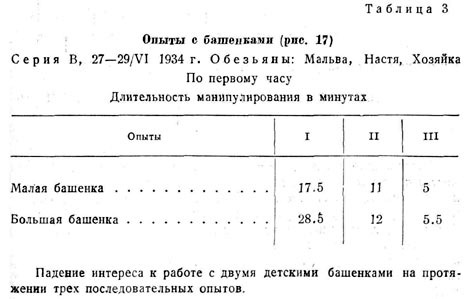

Таблица 1.3. Опыты с башенками (Рис. 1.17)

Серия В, 27—29/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

По первому часу, длительность манипулирования в минутах

Падение интереса к работе с двумя детскими башенками на протяжении трех последовательных опытов.

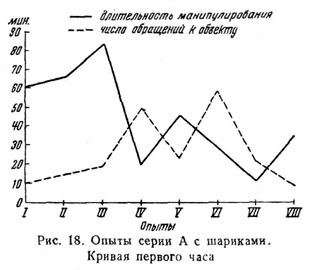

Рисунок 1.18. Опыты серии А с шариками, кривая первого часа

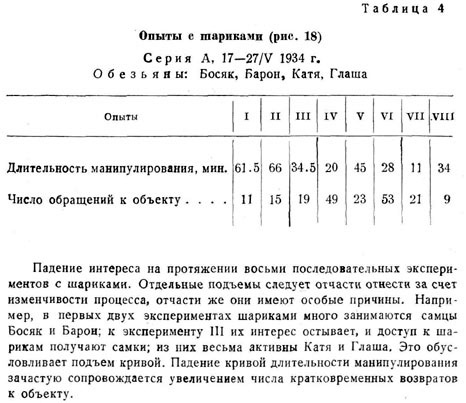

Таблица 1.4. Опыты с шариками (Рис. 1.18)

Серия A, 17-27/V 1934 г. Обезьяны: Босяк, Барон, Катя, Глаша

Падение интереса на протяжении восьми последовательных экспериментов с шариками. Отдельные подъемы следует отчасти отнести за счет изменчивости процесса, отчасти же они имеют особые причины. Например, в первых двух экспериментах шариками много занимаются самцы Босяк и Барон; к эксперименту III их интерес остывает, и доступ к шарикам получают самки; из них весьма активны Катя и Глаша. Это обусловливает подъем кривой. Падение кривой длительности манипулирования зачастую сопровождается увеличением числа кратковременных возвратов к объекту.

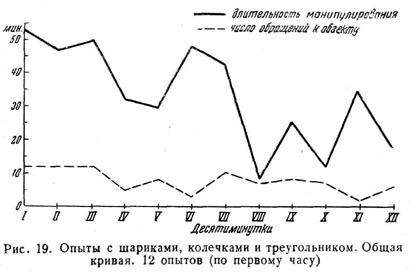

Рисунок 1.19. Опыты с шариками, колечеками и треугольником. Общая кривая. 12 опытов (по первому часу)

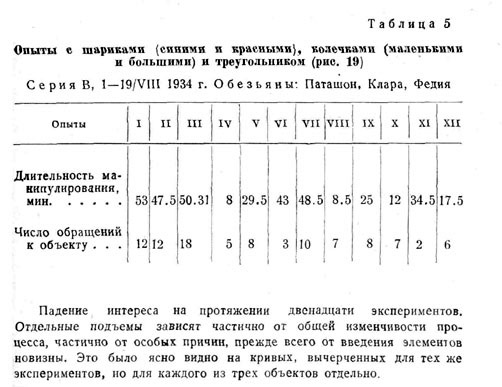

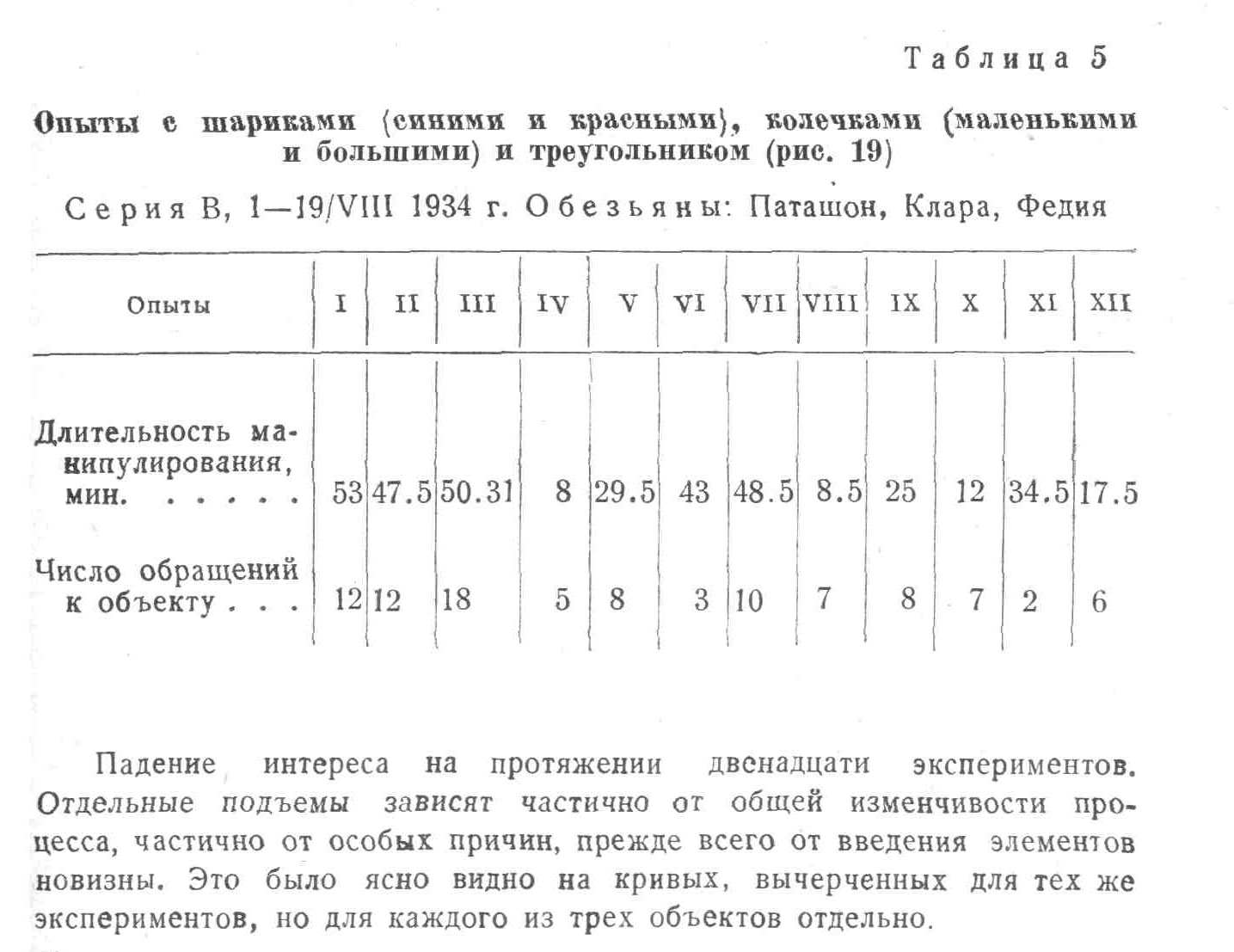

Таблица 1.5. Опыты с шариками (синими и красными), колечками (маленькими и большими) и треугольником (Рис. 1.19)

Серия В, 1—19/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Падение интереса на протяжении двенадцати экспериментов. Отдельные подъемы зависят частично от общей изменчивости процесса, частично от особых причин, прежде всего от введения элементов новизны. Это было ясно видно на кривых, вычерченных для тех же экспериментов, но для каждого из трех объектов отдельно.

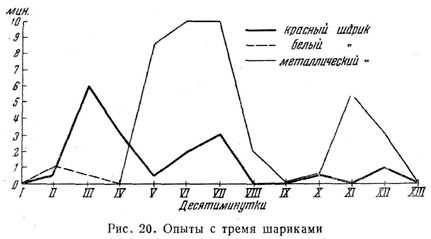

Рисунок 1.20. Опыты с тремя шариками

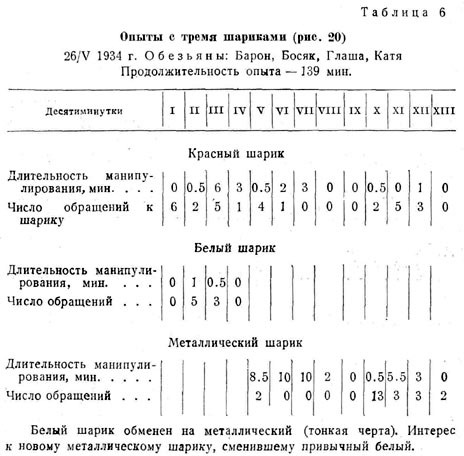

Таблица 1.6. Опыты с тремя шариками (Рис. 1.20)

26/V 1934 г. Обезьяны: Барон, Босяк, Глаша, Катя

Продолжительность опыта — 139 мин.

Белый шарик обменен на металлический (тонкая черта). Интерес к новому металлическому шарику, сменившему привычный белый.

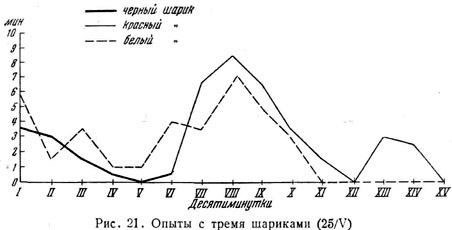

Рисунок 1.21. Опыты с тремя шариками

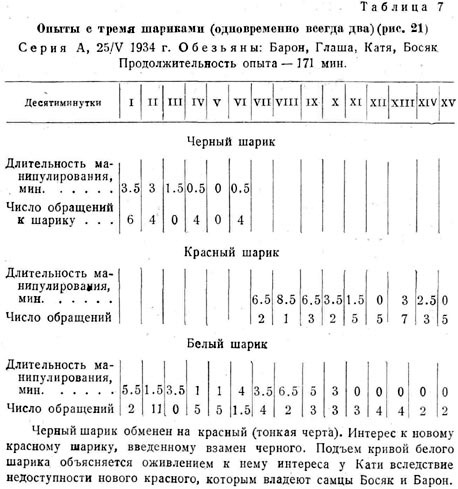

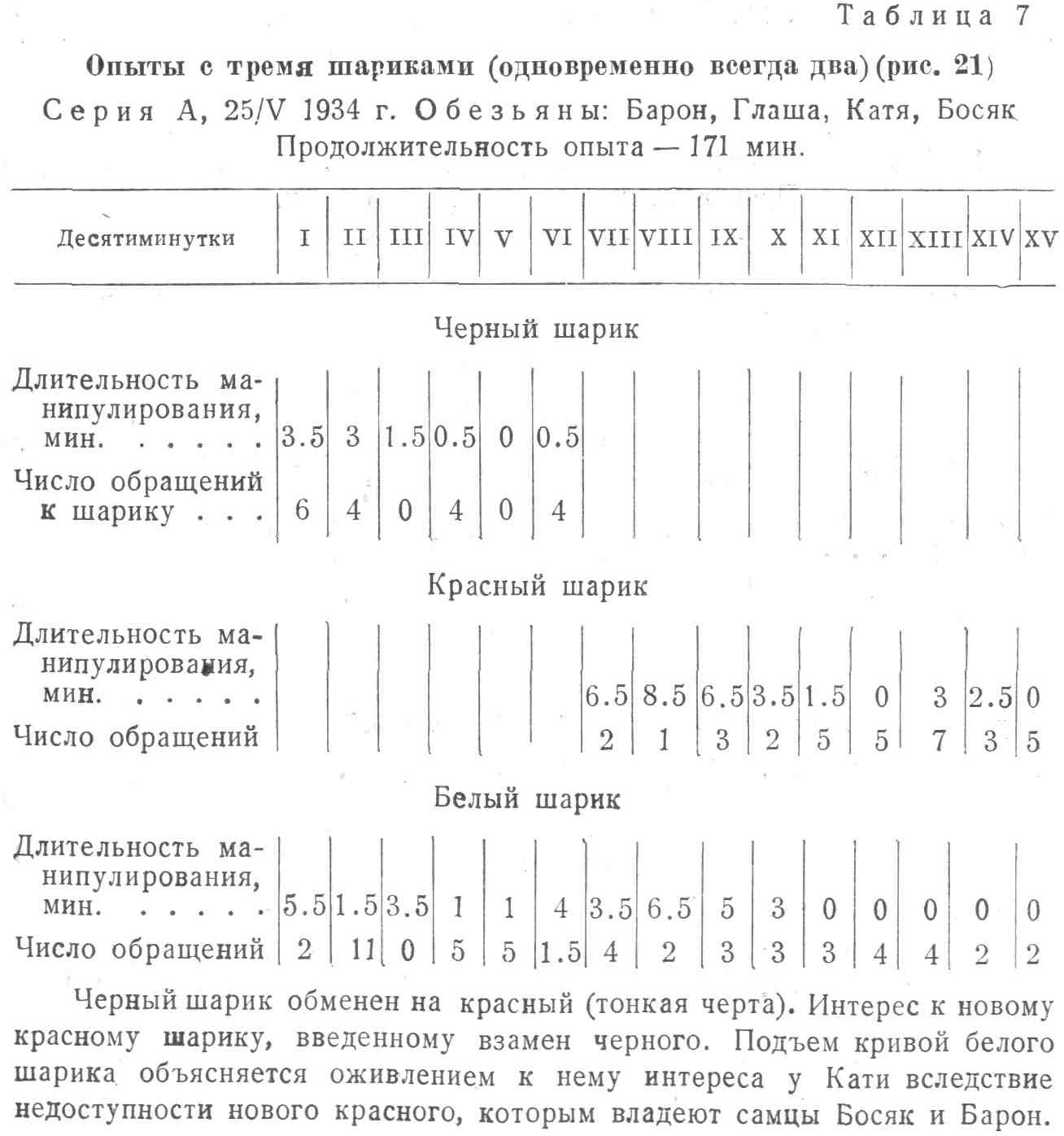

Таблица 1.7. Опыты с тремя шариками (одновременно всегда два) (Рис. 1.21)

Серия A, 25/V 1934 г. Обезьяны: Барон, Глаша, Катя, Босяк

Продолжительность опыта — 171 мин.

Черный шарик обменен на красный (тонкая черта). Интерес к новому красному шарику, введенному взамен черного. Подъем кривой белого шарика объясняется оживлением к нему интереса у Кати вследствие недоступности нового красного, которым владеют самцы Босяк и Барон.

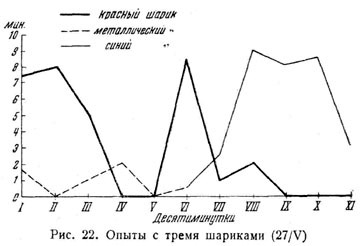

Рисунок 1.22. Опыты с тремя шариками


Таблица 1.8. Опыты с тремя шариками (Рис. 1.22)

27/V 1934 г. Обезьяны: Барон, Босяк, Глаша, Гапка, Гамма, Катя

Продолжительность опыта — 109 мин.

Металлический шарик обменен на синий. Интерес к новому синему шарику, сменившему металлический.


Рисунок 1.23. Опыты с двумя цветными шариками


Таблица 1.9. Опыты с двумя цветными шариками (Рис. 1.23)

4/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 106 мин.

Интерес к новому цвету.


Рисунок 1.24. Опыты с кружками

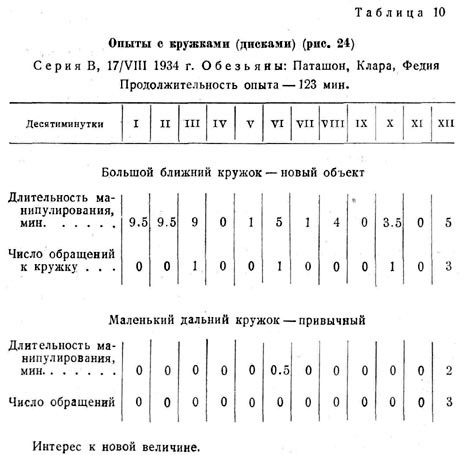

Таблица 1.10. Опыты с кружками (дисками) (Рис. 1.24)

Серия В, 17/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 123 мин.

Интерес к новой величине.

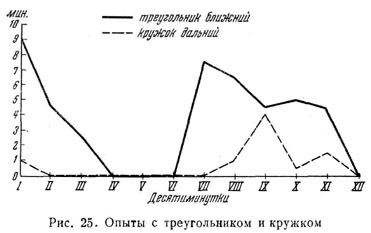

Рисунок 1.25. Опыты с треугольником и кружком

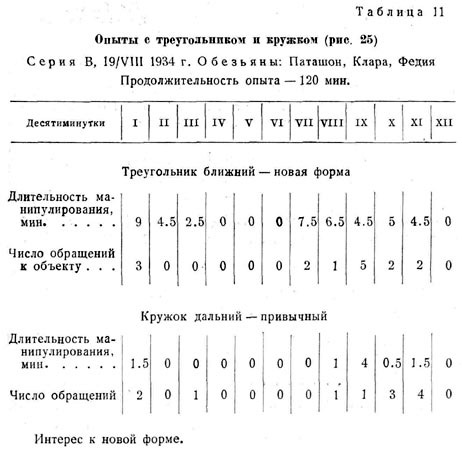

Таблица 1.11. Опыты с треугольником и кружком (Рис. 1.25)

Серия В, 19/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 120 мин.

Интерес к новой форме.

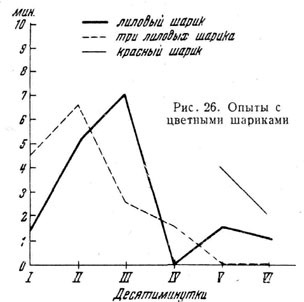

Рисунок 1.26. Опыты с цветными шариками

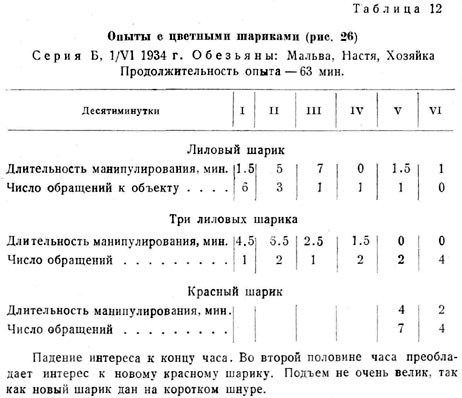

Таблица 1.12. Опыты с цветными шариками (Рис. 1.26)

Серия Б, 1/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 63 мин.

Падение интереса к концу часа. Во второй половине часа преобладает интерес к новому красному шарику. Подъем не очень велик, так как новый шарик дан на коротком шнуре.

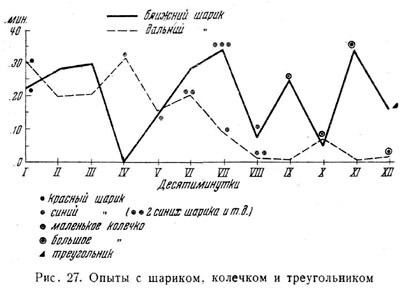

Рисунок 1.27. Опыты с шариком, колечком и треугольником

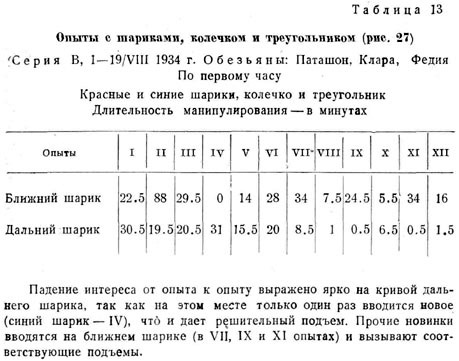

Таблица 1.13. Опыты с шариками, колечком и треугольником (Рис. 1.27)

Серия В, 1 —19/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

По первому часу

Красные и синие шарики, колечко и треугольник

Длительность манипулирования — в минутах

Падение интереса от опыта к опыту выражено ярко на кривой дальнего шарика, так как на этом месте только один раз вводится новое (синий шарик — IV), что и дает решительный подъем. Прочие новинки вводятся на ближнем шарике (в VII, IX и XI опытах) и вызывают соответствующие подъемы.


Рисунок 1.28. Опыты с колечком и шариком

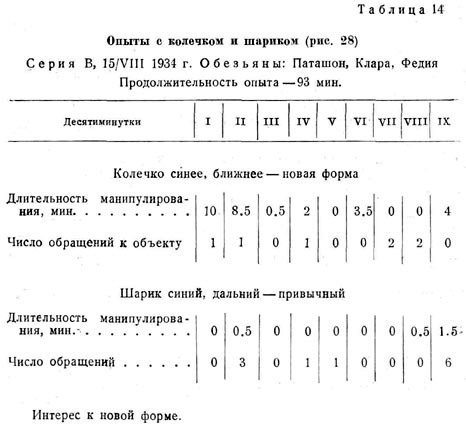

Таблица 1.14. Опыты с колечком и шариком (Рис. 1.28)

Серия В, 15/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 93 мин.

Интерес к новой форме.

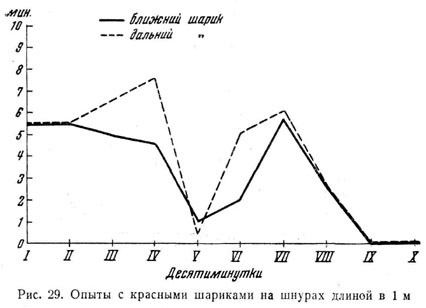

Рисунок 1.29. Опыты с красными шариками на шнурах длиной 1 м

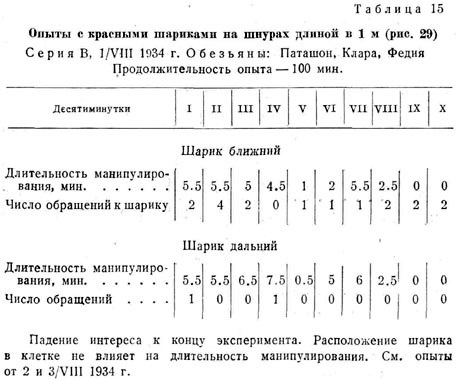

Таблица 1.15. Опыты с красными шариками на шнурах длиной в 1 м (Рис. 1.29)

Серия В, 1/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 100 мин.

Падение интереса к концу эксперимента. Расположение шарика в клетке не влияет на длительность манипулирования. См. опыты от 2 и 3/VIII 1934 г.

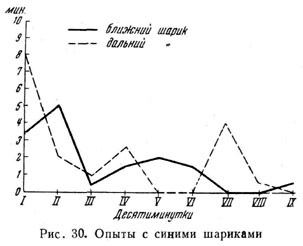

Рисунок 1.30. Опыты с синими шариками

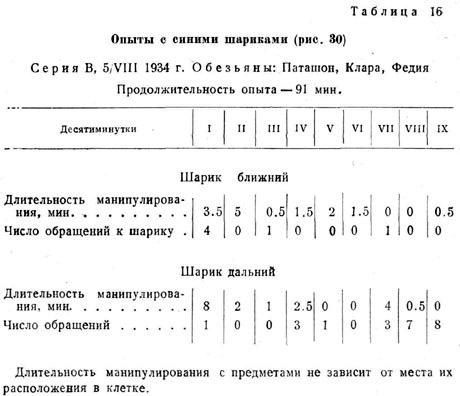

Таблица 1.16. Опыты с синими шариками (Рис. 1.30)

Серия В, 5/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 91 мин.

Длительность манипулирования с предметами не зависит от места их расположения в клетке.

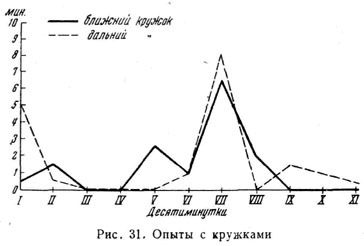

Рисунок 1.31. Опыты с кружками

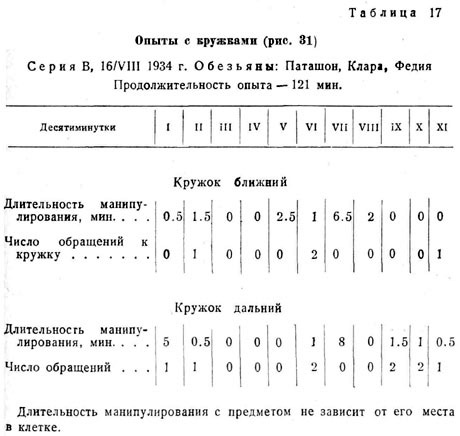

Таблица 1.17. Опыты с кружками (Рис. 1.31)

Серия В, 16/VIII 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 121 мин.

Длительность манипулирования с предметом не зависит от его места в клетке.

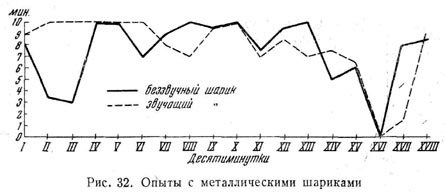

Рисунок 1.32. Опыты с металлическими шариками

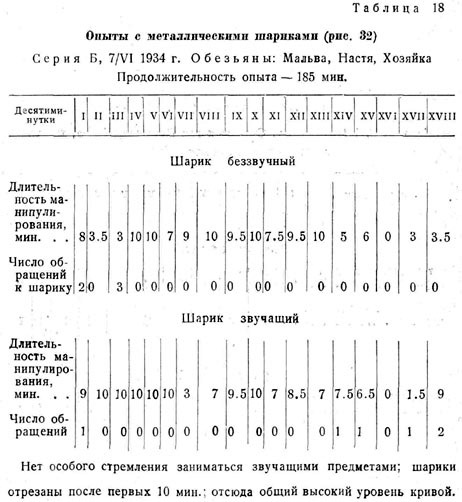

Таблица 1.18. Опыты с металлическими шариками (Рис. 1.32)

Серия Б, 7/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 185 мин.

Нет особого стремления заниматься звучащими предметами; шарики отрезаны после первых 10 мин.; отсюда общий высокий уровень кривой.


Рисунок 1.33. Опыты с шариками

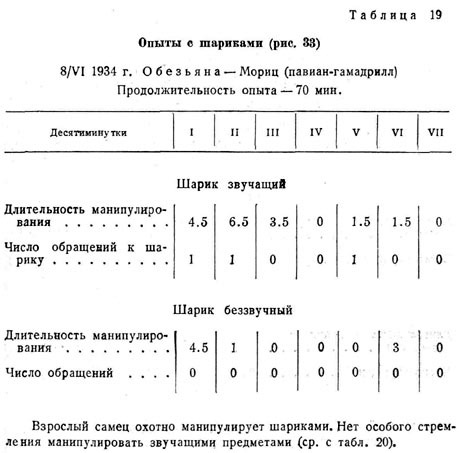

Таблица 1.19. Опыты с шариками (Рис. 1.33)

8/VI 1934 г. Обезьяна — Мориц (павиан-гамадрилл)

Продолжительность опыта — 70 мин.

Взрослый самец охотно манипулирует шариками. Нет особого стремления манипулировать звучащими предметами (ср. с Табл. 1.20).


Рисунок 1.34. Опыты с шариками

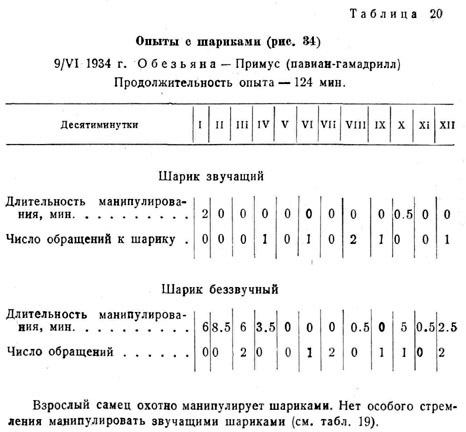

Таблица 1.20. Опыты с шариками (Рис. 1.34)

9/VI 1934 г. Обезьяна — Примус (павиан-гамадрилл)

Продолжительность опыта — 124 мин.

Взрослый самец охотно манипулирует шариками. Нет особого стремления манипулировать звучащими шариками (см. Табл. 1.19).

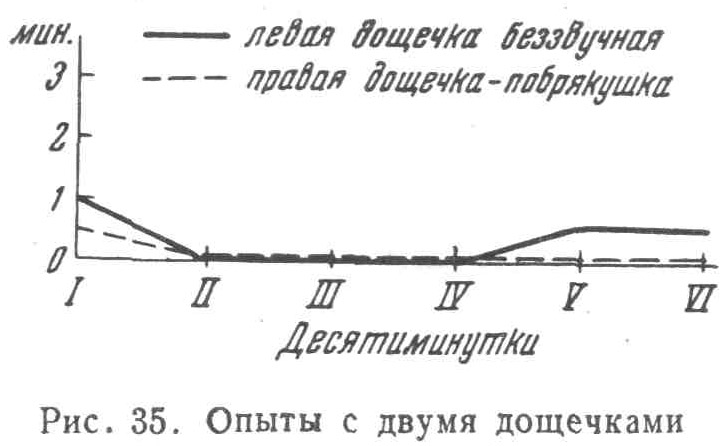

Рисунок 1.35. Опыты с двумя дощечками


Таблица 1.21. Опыты с двумя дощечками (Рис. 1.35)

Серия В, 2/IX 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 60 мин.

Нет особого стремления манипулировать звучащими предметами.

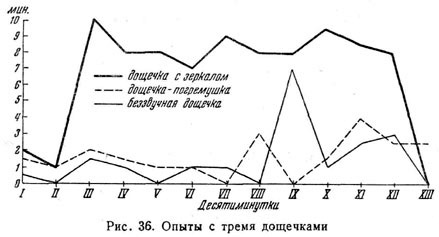

Рисунок 1.36. Опыты с тремя дощечками

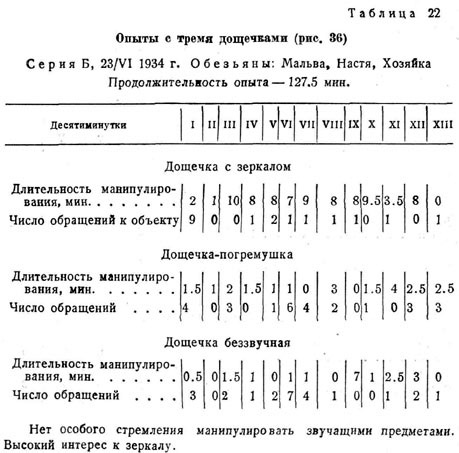

Таблица 1.22. Опыты с тремя дощечками (Рис. 1.36)

Серия Б, 23/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 127.5 мин.

Нет особого стремления манипулировать звучащими предметами. Высокий интерес к зеркалу.

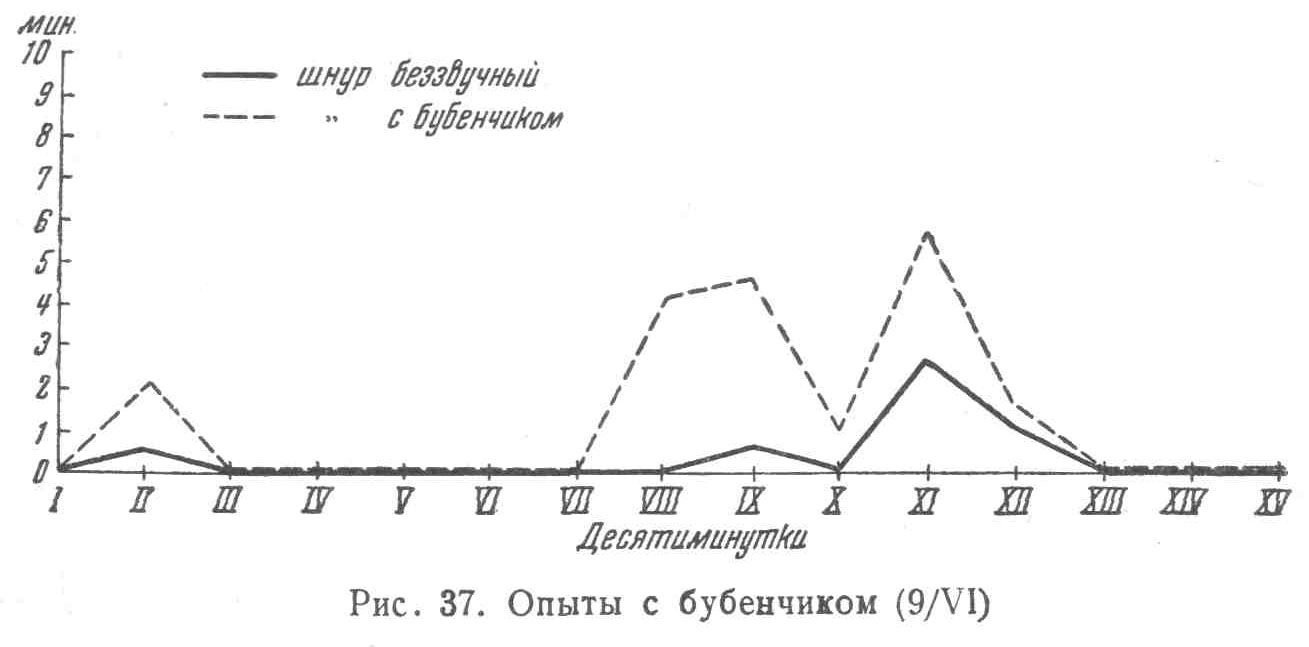

Рисунок 1.37. Опыты с бубенчиком

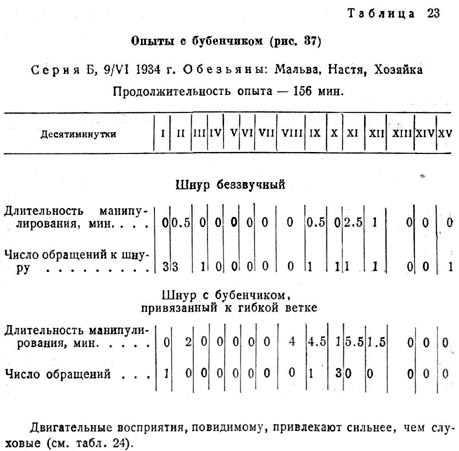

Таблица 1.23. Опыты с бубенчиком (Рис. 1.37)

Серия Б, 9/V1 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 156 мин.

Двигательные восприятия, повидимому, привлекают сильнее, чем слуховые (см. Табл. 1.24).

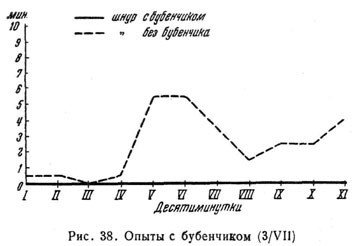

Рисунок 1.38. Опыты с бубенчиком

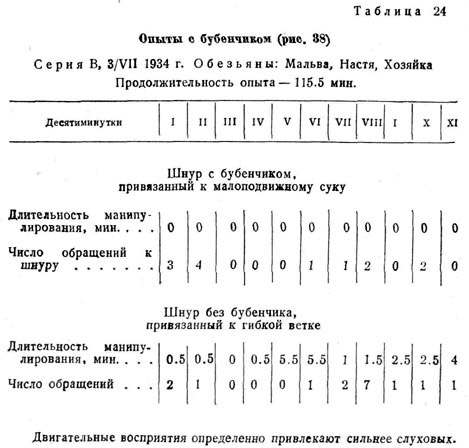

Таблица 1.24. Опыты с бубенчиком (Рис. 1.38)

Серия В, 3/VII 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 115.5 мин.

Двигательные восприятия определенно привлекают сильнее слуховых.


Рисунок 1.39. Опыты с бубенчиком, флагом и грузом

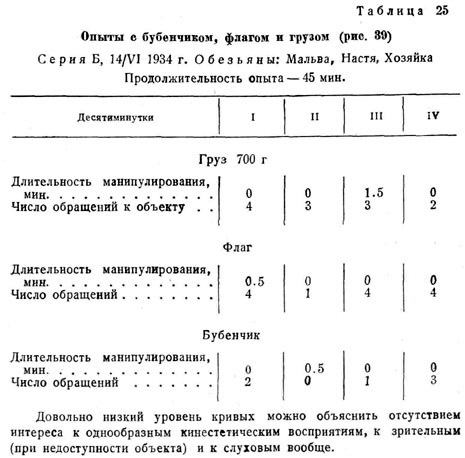

Таблица 1.25. Опыты с бубенчиком, флагом и грузом (Рис. 1.39)

Серия Б, 14/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 45 мин.

Довольно низкий уровень кривых можно объяснить отсутствием интереса к однообразным кинестетическим восприятиям, к зрительным (при недоступности объекта) и к слуховым вообще.

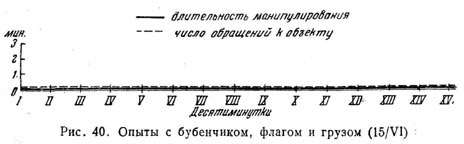

Рисунок 1.40. Опыты с бубенчиком, флагом и грузом

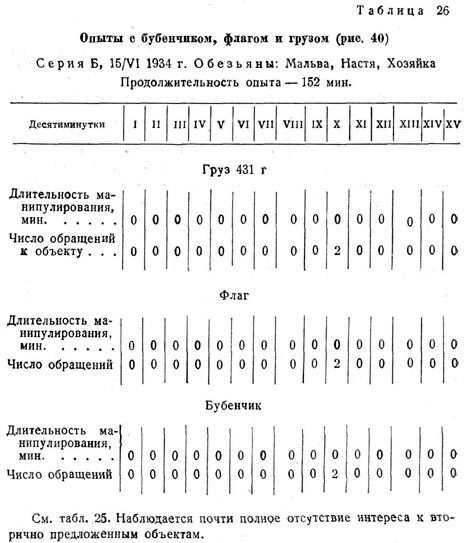

Таблица 1.26. Опыты с бубенчиком, флагом и грузом (Рис. 1.40)

Серия Б, 15/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 152 мин.

См. Табл. 1.25. Наблюдается почти полное отсутствие интереса к вторично предложенным объектам.

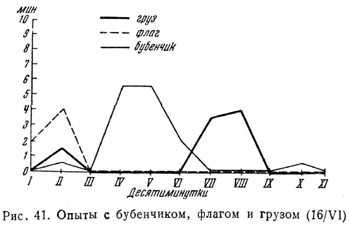

Рисунок 1.41. Опыты с бубенчиком, флагом и грузом

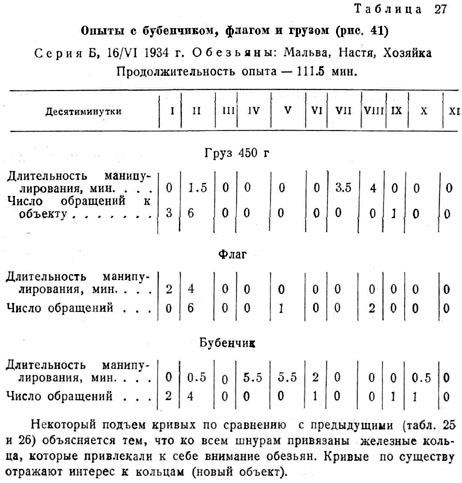

Таблица 1.27. Опыты с бубенчиком, флагом и грузом (Рис. 1.41)

Серия Б, 16/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 111.5 мин.

Некоторый подъем кривых по сравнению с предыдущими (Табл. 1.25 и Табл. 1.26) объясняется тем, что ко всем шнурам привязаны железные кольца, которые привлекали к себе внимание обезьян. Кривые по существу отражают интерес к кольцам (новый объект).

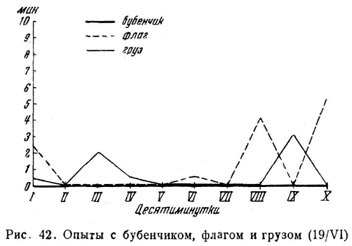

Рисунок 1.42. Опыты с бубенчиком, флагом и грузом

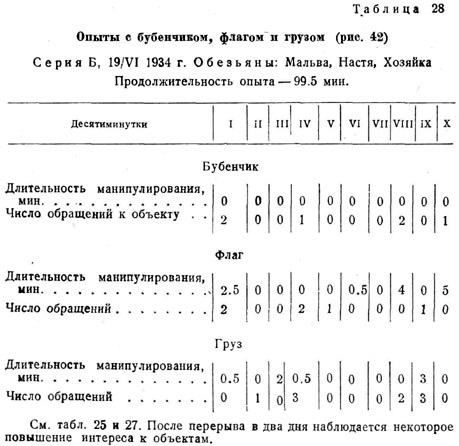

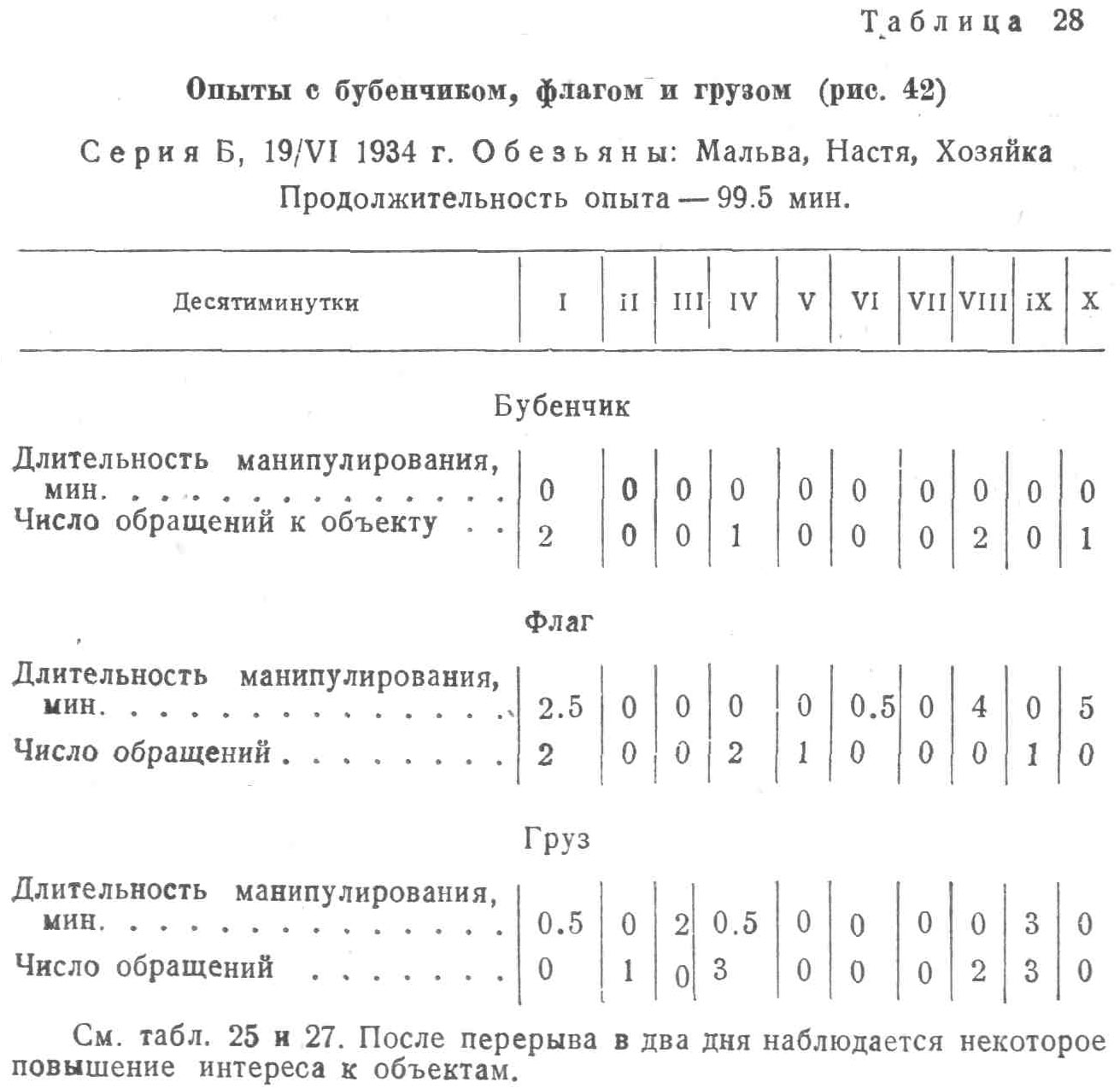

Таблица 1.28. Опыты с бубенчиком, флагом и грузом (Рис. 1.42)

Серия Б, 19/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 99.5 мин.

См. Табл. 1.25 и Табл. 1.27. После перерыва в два дня наблюдается некоторое повышение интереса к объектам.

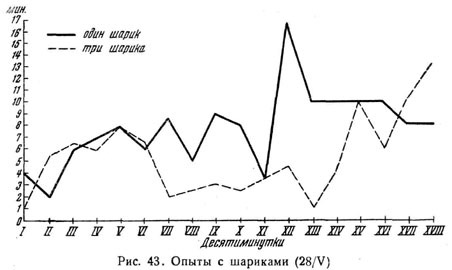

Рисунок 1.43. Опыты с шариками

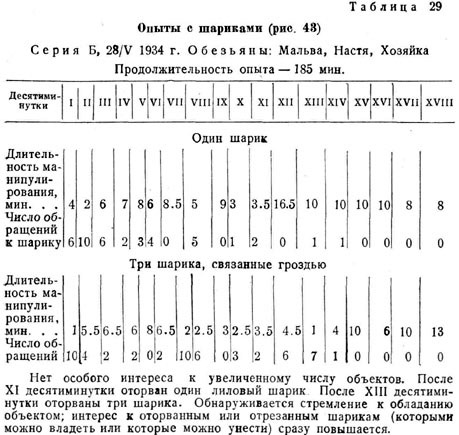

Таблица 1.29. Опыты с шариками (Рис. 1.43)

Серия Б, 28/V 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 185 мин.

Нет особого интереса к увеличенному числу объектов. После XI десятиминутки оторван один лиловый шарик. После XIII десятиминутки оторваны три шарика. Обнаруживается стремление к обладанию объектом; интерес к оторванным или отрезанным шарикам (которыми можно владеть или которые можно унести) сразу повышается.

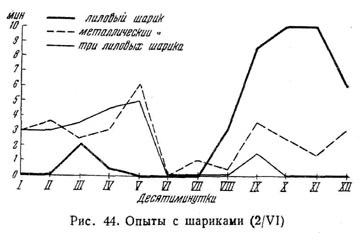

Рисунок 1.44. Опыты с шариками

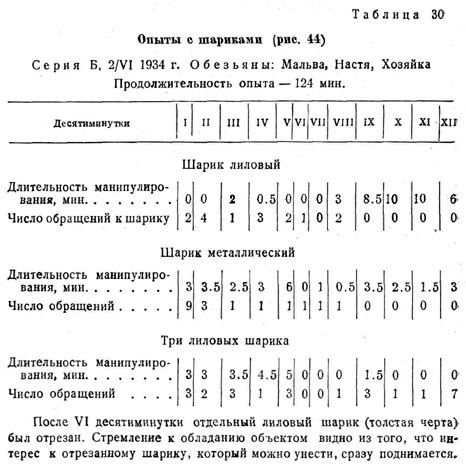

Таблица 1.30. Опыты с шариками (Рис. 1.44)

Серия Б, 2/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 124 мин.

После VI десятиминутки отдельный лиловый шарик (толстая черта) был отрезан. Стремление к обладанию объектом видно из того, что интерес к отрезанному шарику, который можно унести, сразу поднимается.


Рисунок 1.45. Опыты с шариками

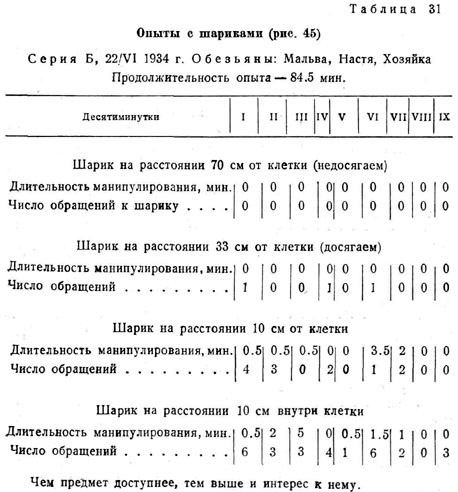

Таблица 1.31. Опыты с шариками (Рис. 1.45)

Серия Б, 22/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 84.5 мин.

Чем предмет доступнее, тем выше и интерес к нему.

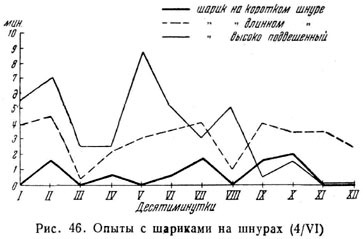

Рисунок 1.46. Опыты с шариками на шнурах

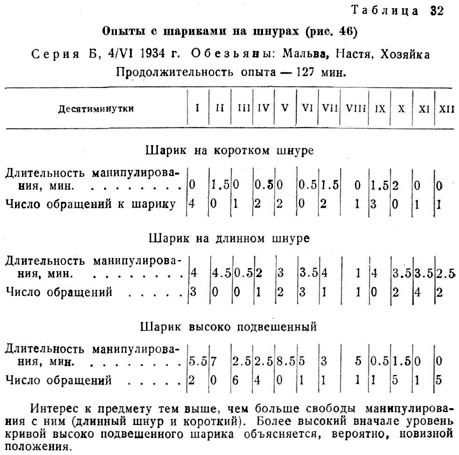

Таблица 1.32. Опыты с шариками на шнурах (Рис. 1.46)

Серия Б, 4/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 127 мин.

Интерес к предмету тем выше, чем больше свободы манипулирования с ним (длинный шнур и короткий). Более высокий вначале уровень кривой высоко подвешенного шарика объясняется, вероятно, новизной положения.

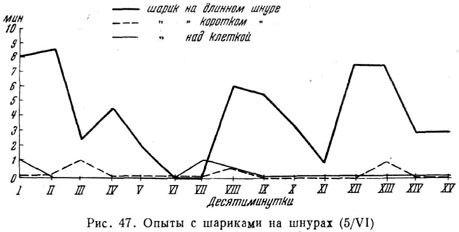

Рисунок 1.47. Опыты с шариками на шнурах

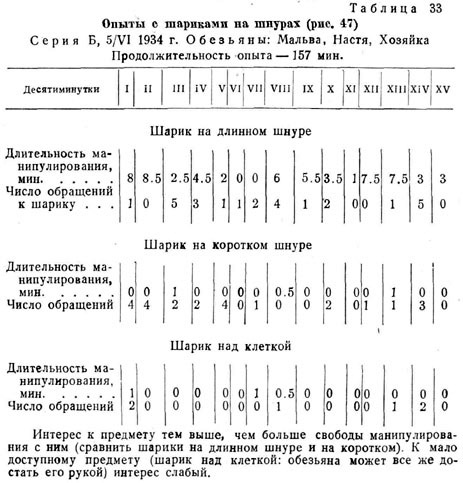

Таблица 1.33. Опыты с шариками на шнурах (Рис. 1.47)

Серия Б, 5/VI 1934 г. Обезьяны: Мальва, Настя, Хозяйка

Продолжительность опыта — 157 мин.

Интерес к предмету тем выше, чем больше свободы манипулирования с ним (сравнить шарики на длинном шнуре и на коротком). К мало доступному предмету (шарик над клеткой: обезьяна может все же достать его рукой) интерес слабый.


Рисунок 1.48. Опыты с резиновыми грушами

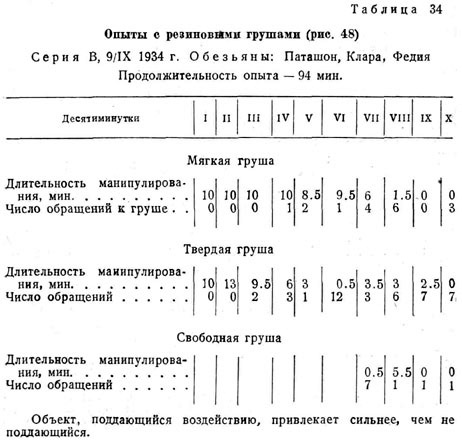

Таблица 1.34. Опыты с резиновыми грушами (Рис. 1.48)

Серия В, 9/1Х 1934 г. Обезьяны: Паташон, Клара, Федия

Продолжительность опыта — 94 мин.

Объект, поддающийся воздействию, привлекает сильнее, чем не поддающийся.

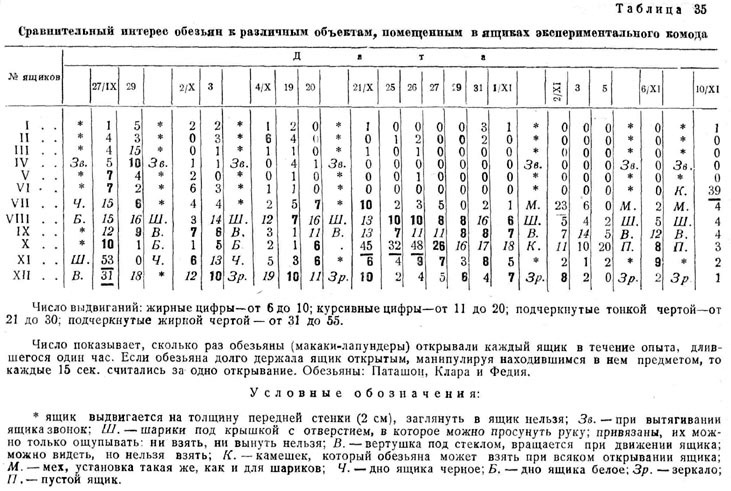

Таблица 1.35. Сравнительный интерес обезьян к различным объектам, помещенным в ящиках экспериментального комода

Число выдвиганий: жирные цифры — от 6 до 10; курсивные цифры — от 11 до 20; подчеркнутые тонкой чертой — от 21 до 30; подчеркнутые жирной чертой — от 31 до 55.

Число показывает, сколько раз обезьяны (макаки-лапундеры) открывали каждый ящик в течение опыта, длившегося один час. Если обезьяна долго держала ящик открытым, манипулируя находившимся в нем предметом, то каждые 15 сек. считались за одно открывание. Обезьяны: Паташон, Клара и Федия.

Условные обозначения:

* ящик выдвигается на толщину передней стенки (2 см), заглянуть в ящик нельзя; Зв. — при вытягивании ящика звонок; Ш. — шарики под крышкой с отверстием, в которое можно просунуть руку; привязаны, их можно только ощупывать: ни взять, ни вынуть нельзя; В. — вертушка под стеклом, вращается при движении ящика; можно видеть, но нельзя взять; К. — камешек, который обезьяна может взять при всяком открывании ящика; М. — мех, установка такая же, как и для шариков; Ч. — дно ящика черное; Б. — дно ящика белое; Зр. — зеркало; П. — пустой ящик.


Таблица 1.36. Сравнительный интерес обезьян (Сокол, Хозяйка, Глаша) к объектам, помещенным в ящиках экспериментального комода

Число выдвиганий: жирные цифры — от 6 до 10; курсивные — от 11 до 20; подчеркнутые тонкой чертой — от 21 до 30; подчеркнутые жирной чертой — от 31 до 55; подчеркнутые волнистой чертой — свыше 55.

Числа показывают суммарные для трех обезьян средние арифметические выдвиганий для каждой установки. Если обезьяна держала ящик долго открытым, манипулируя находившимся в нем предметом, то каждые 15 сек. считались за одно открывание.

Условные обозначения:

* ящик выдвигается на толщину передней стенки (2 см), пустой; Δ — ящик выдвигается на 20 см, пустой; Зв . — при подтягивании ящика звонок; Г . — при подтягивании ящика гудок; Ш . — привязанные шарики под фанерой с отверстием для руки: Г. св. — резиновая груша со свистком (при нажимании свистит); Г. тв. — резиновая груша твердая (залита парафином); Г. мг. — резиновая груша мягкая; М . — мех в ящике; М. ф. — мех в ящике под фанерой с отверстием для руки; З. — зеркало; В . — вертушка под стеклом, видеть можно, взять нельзя; П. б. — резиновая побрякушка с бубенчиком; П. тв. — резиновая; побрякушка твердая; П. мг. — резиновая побрякушка мягкая; П. — песок в ящике; К. — камешки (подкладываются сзади в ящик); К. Ш. — камешки и шарики свободно катаются в ящике, шумят; Л. — электрические лампочки горят под стеклом; Кц. — кольца на резинках под фанерой с отверстием для руки; С. — Сокол; X. — Хозяйка; Г . — Глаша.

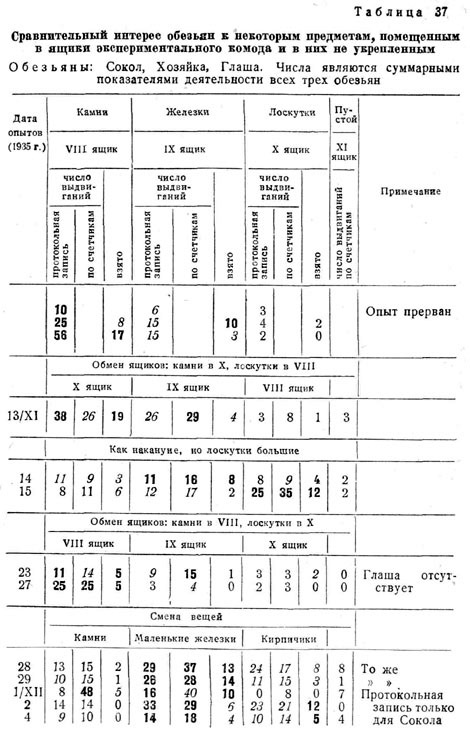

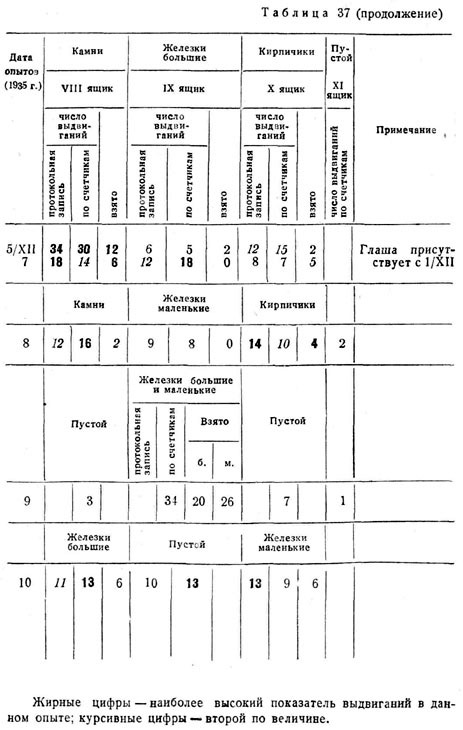

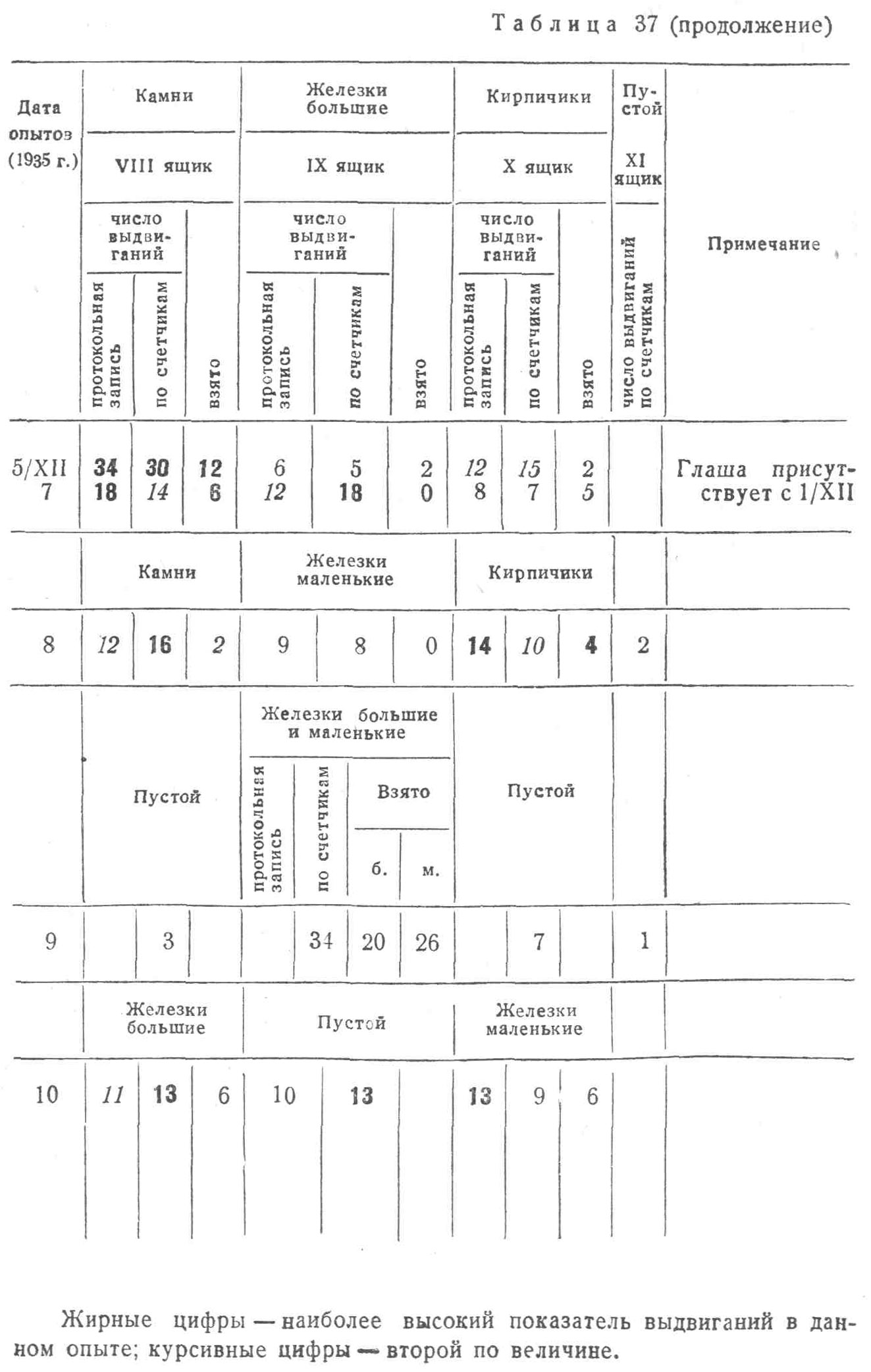

Таблица 1.37. Сравнительный интерес обезьян к некоторым предметам, помещенным в ящики экспериментального комода и в них не укрепленным

Обезьяны: Сокол, Хозяйка, Глаша. Числа являются суммарными показателями деятельности всех трех обезьян

Жирные цифры — наиболее высокий показатель выдвиганий в данном опыте; курсивные цифры — второй по величине.


Таблица 1.38. Сравнительный интерес обезьян к некоторым предметам, помещенным в ящики экспериментального комода и в них не укрепленным (продолжение)

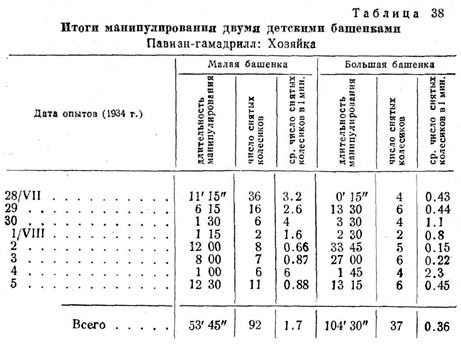

Таблица 1.39. Итоги манипулирования двумя детскими башенками

Павиан-гамадрилл: Хозяйка

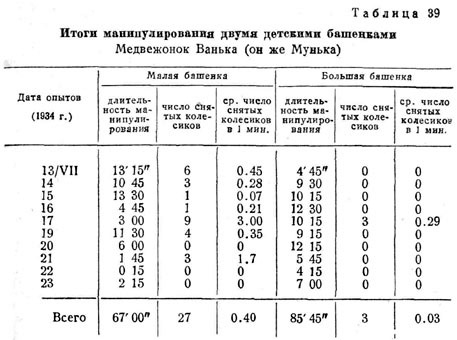

Таблица 1.40. Итоги манипулирования двумя детскими башенками

Медвежонок Ванька (он же Мунька)

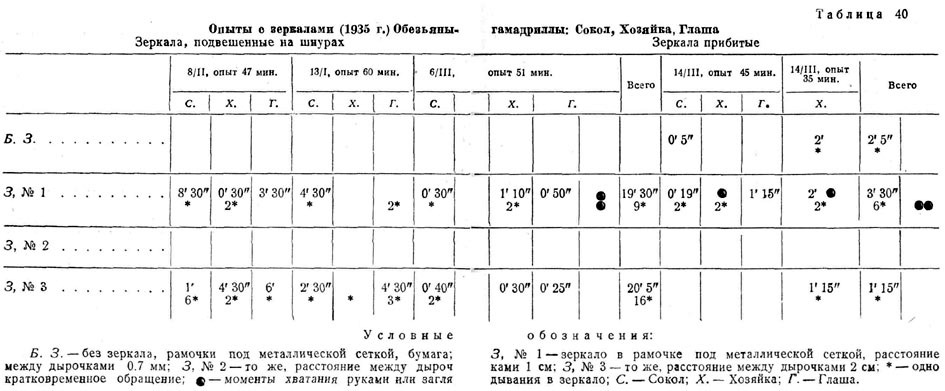

Таблица 1.41. Опыты с зеркалами (1935 г.) Обезьяны-гамадриллы: Сокол, Хозяйка, Глаша

Условные обозначения:

Б. З. — без зеркала, рамочки под металлической сеткой, бумага; З, № 1 — зеркало в рамочке под металлической сеткой, расстояние между дырочками 0.7 мм; З, № 2 — то же, расстояние между дырочками 1 см; З, № 3 — то же, расстояние между дырочками 2 см; * — одно кратковременное обращение; ? — моменты хватания руками или заглядывания в зеркало; С. — Сокол; X. — Хозяйка; Г. — Глаша.

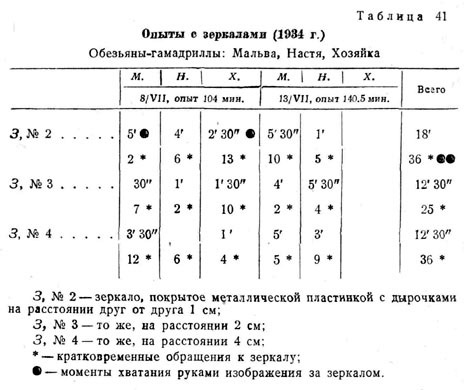

Таблица 1.42. Опыты с зеркалами (1934 г.)

Обезьяны-гамадриллы: Мальва, Настя, Хозяйка

З, № 2 — зеркало, покрытое металлической пластинкой с дырочками на расстоянии друг от друга 1 см;

З, № 3 — то же, на расстоянии 2 см;

З, № 4 — то же, на расстоянии 4 см;

* — кратковременные обращения к зеркалу;

? — моменты хватания руками изображения за зеркалом.
